【3C相關】小米2S 更換黑色邊框DIY維修分享(圖多慎入)

今年四月小米2S 16G台灣開賣,想說老婆的Iphone 4也老了~ 她又愛聽音樂,小米裝了工程版後百度音樂可以線上自由收聽,想說買一隻來給老婆玩玩~ 不過當時台灣小米2S 32G尚未開賣,於是上大陸官網購買,再由家人寄回台灣,但收到後老婆嫌太大台~ 結果我就把我的4S交給她,小米2S就變成了我的手機......

把玩了一陣子,自由度真的比Iphone多很多,Iphone必須JB達到的功能,小米隨便設定一下就OK了~ 最早玩的設定就是把老婆的來電指定鈴聲,經過老婆的試聽,她選擇了一個"瘋女人啦啦叫"的鈴聲! 由於鈴聲是在聯絡人裡面設定的,後來發現就連老婆的What's APP訊息的提醒聲音也變成了相同的鈴聲,這也就是悲劇發生的"因"......



我不知道大家會不會和我們一樣,就是當這種"免費訊息"軟體,既然免費,發訊息就不會一次發完,明明兩則訊息的事情,會分成好多段來傳送,講個例子好了:
老公:[你在哪?]
老婆:[我還在買牛奶!]
老公:[喔! 我到家了!]
老婆:[嗯! 我在結帳了!]
老公:[OK!]
老婆:[五分鐘到!]
老公:[OK!]
老婆:[待會見!]

所以如果有5封訊息,就有了5次"瘋女人的啦啦聲",而且如果很短的時間又傳來第二封,那個瘋女人會被打斷! 並且重新"啦啦啦~"直到"啦"完為止.... XD

某天當我站在一堆媽媽中接小孩的時候,那個瘋女人忽然"啦啦啦~" 我就拿出我的小米2S,趕快打開What's APP,看看老婆大人有甚麼事情,也避免那瘋女人一直"啦"! 不過當時我就發現來不及了! 因為身旁的媽媽已經全都盯著我看! 和老婆聊了一下以後,我以為話題結束了! 剛好女兒也出來了,於是我把手機放回口袋,接過女兒的書包!

忽然!!!!

"啦啦啦~啦啦啦~啦啦啦~啦啦啦~" 的聲音又從口袋傳出,我滿手東西,那瘋女人還是不停的"啦~"! 當許多媽媽疑惑的眼神又朝向我的時候! 我急急忙忙地從口袋拿出手機要制止那個瘋女人! 沒想到!!! 咻~~~~~趴!!! 我的2S就這樣摔到柏油路上了....... 從柏油路上撿起來我沒檢查傷勢,而是趕快看看老婆又傳了甚麼? 結果只有兩個字,就是"掰掰"................

廢話了那麼多! 是該進入正題了!! @@"

由於最近小米3公布,官方讓小米2S跳水2200元! 本來已經催眠自己要接受"不完美"的我,忽然想說,那會不會零件也變便宜了呢,上了淘寶以後果然發現,小米2S的邊框一個只要35元人民幣(就是我摔到的地方),我就動起了DIY維修的念頭,也就是本篇文章的由來.........

我180公分,從口袋飛出也約有100公分高,其實傷到的部分不多,只是傷痕都很深!
這兩個凹痕是主要的傷口!螢幕我有用保護貼所以只有保護貼些微磨損!

邊角也有刮痕!  這個是邊框! 不是螢幕本身!

好了! 準備工具! 歸類拆下來的螺絲是必須的,避免到時候裝不回去!

小米2S 沒有特別的螺絲~ 所以十字螺絲即可,加上鑷子及塑膠翹板(我亂取的)!

吹風機,這是必備的!

頭燈! 居家旅遊必備好物!

好了! 萬事俱備! 只欠"動手"了!

首先,用吹風機吹保固貼紙,大約吹個30秒膠就會軟化,就可以完整取下!

YES!

第二個保固貼紙就沒有那麼幸運了! 不知道是因為它的洞比較深,還是我吹得不夠久,所以貼紙一拉就碎了.... XD

沒關係! 遇到挫折還是要前進! 這就是人生阿~

小米2S的背蓋就只有這10顆螺絲!

後來發現! 不是背蓋只有這10顆螺絲,是整台機器就只有這10顆!

螺絲卸光以後,背蓋與螢幕就已經有些微分開了!

接下來就是要把它們徹底分開! 這裡是沒有膠黏住的!

要把它們分開的建議是"由上往下"推,這邊的上就是聽筒處,下就是USB插槽!

鏡頭那邊我是沒有去推,是將兩邊都往下推好以後,在拉開底部! 細心一點應該沒甚麼問題!

側面也來一張!

然後就是把最上面推開! 就完整分離了!

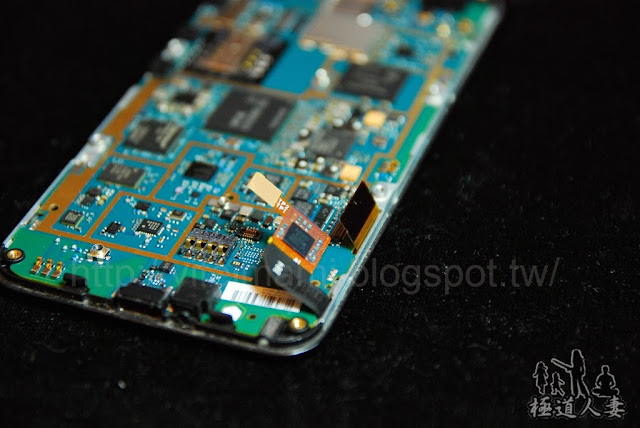

映入眼簾的就是主機板!

這時候不知道從哪裡噴出了一個塑膠墊片.... 嚇了我一大跳!

分離後的特寫! 左邊就只是背蓋!  右邊就是主機板+螢幕!

也找到了剛剛噴出來墊片的家!

拉開上半部的時候,前鏡頭呈現這個角度,我一開始以為被我拉壞才翹起來的! 後來發現,它本來就沒有額外固定,只排線插著而已!

接著就是要把主板和螢幕分離! 先將後鏡頭拆掉~

1300萬畫素相機特寫!

拆觸控螢幕排線!

沒有額外的固定,所以一拆開就翹起來了!

音量和電源按鈕有橡皮軟套! 很容易掉! 先拆下來收好! 以免不見了!

軟套用手一拔就下來了~ 很好拆!

按鈕裸露的樣子

底部的USB也有防塵套,也可以先拆下來收好!

主機板沒幾個動作就和螢幕分離了! 比起iphone真的是好拆多了!

這就是螢幕總成 : 觸控螢幕 + 邊框!

右邊就是我買的新邊框!  正反面都拿來比較一下! 因為這邊應該最難拆! 了解多一點比較安全,這張是正面照!


這張是背面! 由此圖可發現,紅框處就是LCD,而觸控面板就是靠背板上下的兩個空間及側邊黏住的!

邊框和觸控螢幕是用膠黏住的,要把它們分離,就是用吹風機把膠給吹軟!

四邊我都吹了很久! 直到側邊我可以用大拇指的指甲插進去! 稍微把它們分開了一些!

這裡的分離步驟一定要有耐心! 如果發現不好拉! 就再用吹風機吹久一點,不然硬掰可能會把玻璃給弄破! 我基本上都是以用手去摸會覺得"很燙"才會開始動手"掰"!

這個膠真的是韌性很夠! 拉開還會"牽絲"........

你看這個絲牽的有多離譜!

呼~ 終於將前殼和觸控螢幕分開了! 紅框部分是我在用力的時候指甲摳出來的,那一片灰色的東西是像海綿的東西,我不知道是甚麼~ 摳出這些傷應該沒關係吧~ 不過下次我會小心! 要用指腹出力,而不能用指甲!

拿出新舊邊框比較一下! 看看有沒有甚麼東西需要移植到新的!

發現了前鏡頭有個橡膠墊子需要移過來! 不過也只有它一個需要移植~

把觸控螢幕的膠通通移除!

新邊框我買的好像不是全新! 所以膠也不全!

拿出以前修ipad2的膠來用! ipad2的維修紀錄可以看這裡!

剪剪貼貼的終於搞定了! 結果這裡反而最花時間!

先用吹風機吹熱,然後再把膠推緊一點!

指揮挺組合!!!!  這樣實在不好施力! 所以我沒有在這個步驟用力去壓緊螢幕及邊框!

接在再把主機板裝回來!

觸控螢幕的排線壓好!

找回音量、電源按鈕的膠套! 這盒子沒甚麼用啊! 根本沒多少零件需要分類! @@"

把膠套套回按鈕上!

前鏡頭除了排線沒有額外的固定,所以要把他往下壓,不然它翹起來背板不好裝,不過往下壓一下子它又跳起來,所以裝背蓋動作要快!

背蓋裝回時我是先壓住前鏡頭處,再壓底端!

我在這時候就試了一下機器! 結果聲音一個大破音! 以為有東西沒裝好! 好來才發現因為螺絲沒有鎖,聲音從側邊跑出來,就一整個破音! 鎖好就沒問題了!

再把唯一存活的保固貼紙貼回去!

裝上電池! 一切正常!

前後鏡頭也都測試一下!

仔細看! 側邊有一點浮起來! 因為我是在這個階段之前都沒有用力壓螢幕和邊框,因為沒裝好之前都比較不好施力! 所以我在這邊一樣先用吹風機吹得很燙以後,再用力壓緊,密合度就完全沒有問題!  又和新機一樣了!  呵呵~

那......... 趕快來打盤三國殺吧!!! XD


希望這篇文章可以幫到有需要DIY的朋友~ 有問題也歡迎提出喔!!!

p.s. 我一共買了三個邊殼,有一個一來就是有傷痕的~ 所以買邊殼的時候,建議最好和商家確認一下喔!
